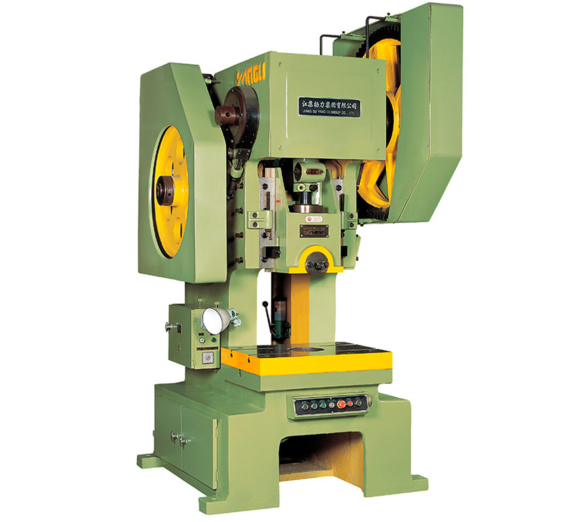

Пресс серии D – Yangli J23

Однокривошипные прессы серии J23 с C-образной станиной — удобное решение для операций, требующих свободного доступа к рабочей зоне. Жёсткая сварная конструкция, классическая схема обеспечивают надёжность в ежедневной эксплуатации.

Запросить ТКП

По запросу

Характеристики

Усилие: 6–80 т

Модели оборудования

			JС23-6.3D	JL23-10D	JL23-16D	JL23-25D	JL23-40D	JL23-63D	JL23-80D
Номинальное усилие		т	6,3	10	16	25	40	63	80
Точка достижения номинального усилия		мм	2	2	2	2,5	4	4	5
Ход ползуна		мм	0-40	0-60	0-70	0-80	20-120	20-120	10-130
Скорость (об/мин)		мм-1	170	145	125	60	55	50	45
Максимальная высота штампа		мм	105	130	170	180	220	260	270
Регулировка ползуна по высоте		мм	20	35	30	45	70	80	80
Расстояние от центра ползуна до станины		мм	110	130	170	210	260	260	270
Расстояние между стойками		мм	150	180	220	260	300	350	410
Подштамповая плита (габариты)	Слева-Направо	мм	310	360	480	600	710	710	860
	Спереди- Назад	мм	200	240	320	400	480	480	520
	Толщина	мм	40	50	60	70	80	90	100
Отверстия в станине (диаметр×ширина×длина)		мм	φ140×110 ×160	φ130×90 ×180	φ210×160 ×240	Φ180×130 ×260	φ200×150 ×300	φ250×200 ×340	Φ250×200 ×340
Габариты ползуна	Слева-Направо	мм	140	170	200	250	320	320	380
Габариты ползуна	Спереди-Назад	мм	120	150	180	210	270	280	280
Отверстия под хвостовик штампа	Диаметр	мм	Φ30	Φ30	Φ40	Φ40	Φ50	Φ50	φ60
Отверстия под хвостовик штампа	Глубина	мм	55	55	60	70	70	80	75
Максимальный угол наклона		гр.	30	25	25	25	25	25	20
Мощность основного двигателя		кВт	4	5.5	7.5	7.5	11	11	15
Габариты	Спереди-Назад	мм	780	915	1150	1325	1600	1810	1810
	Слева-Направо	мм	610	700	900	990	1180	1350	1410
	Высота	мм	1505	1690	1910	2140	2310	2640	2790

Комплектация

Регулируемый ход ползуна
Горизонтальное исполнение коленвала
Механизм регулировки хода ползуна смонтирован на коленвал
Усиленная вращающаяся фрикционная муфта
Ручная регулировка высоты ползуна с шкалой индикации
