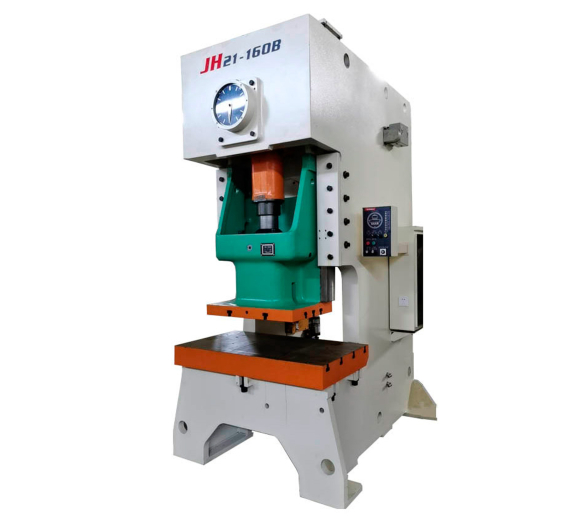

С‑образный пресс Yangli JH21

Кривошипный С-образный пресс с фиксированным ходом ползуна и гидравлической защитой от перегрузки. Оснащён ЧПУ, комбинированной муфтой-тормозом, системой принудительной смазки и регулировкой высоты штампа с электроприводом. Оптимален для высокоскоростной и точной штамповки.

Запросить ТКП

По запросу

С-образный пресс Yangli JH21

Характеристики

Усилие
16–160 т

Модели оборудования


 JH21-16 JH21-25В JH21-25 JH21-45 JH21-63 JH21-80 JH21-110 JH21-125 JH21-160B
Номинальное усилие т 16 25 25 45 63 80 110 125 160
Точка достижения номинального усилия мм 2 3 3 4 4 5 6 6 6
Ход ползуна мм 60 60 80 100 120 140 160 160 160
Скорость (об/мин) Фиксированная мм-1 135 100 100 80 70 60 50 50 40
Регулируемая (ОПЦИЯ) мм-1 120-150 80-120 80-120 70-90 60-80 50-70 40-60 40-60 35-50
Максимальная высота штампа мм 220 200 250 270 300 320 350 350 350
Регулировка ползуна по высоте мм 30 50 50 60 80 80 80 80 110
Расстояние от центра ползуна до рамы мм 160 160 210 230 300 300 350 350 380
Расстояние между стойками мм 460 448 450 550 560 640 760 760 850
Подштамповая плита (габариты) Слева-Направо мм 700 680 700 810 900 1000 1150 1150 1300
Спереди- Назад мм 310 300 400 440 580 580 680 680 740
Толщина мм 65 70 80 110 110 120 140 140 140
Отверстия в подштамповой плите (больший диаметр×глубина×меньший диаметр) мм 200×300 200×270 260×250 300×300 390х460 390х520 420х540 420х540 480х600
Габариты ползуна Слева-Направо мм 320 330 360 410 480 560 650 680 770
Спереди-Назад мм 250 270 300 340 400 420 500 540 580
Отверстия под хвостовик штампа Диаметр мм Φ40 Φ40 Φ40 Φ40 Φ50 Φ50 Φ60 Φ60 Φ65
Глубина мм 60 60 60 60 80 80 80 80 90
Мощность основного двигателя кВт 3 3 3 5,5 5,5 7,5 11 11 15
Маркет (воздушная подушка)(ОПЦИЯ) Тип (подушка, пневматика) х ход кН х мм / / / / 40х70 40х70 60х70 60х70 100х90
Тип (цилиндр, пневматика) х ход кН х мм / / / 23х60 40х80 40х80 60х90 60х90 80х90
Габариты Спереди-Назад мм 1040 980 1025 1125 1205 1290 1450 1490 1630
Слева-Направо мм 1500 1350 1300 1390 1580 1640 1850 1850 2230
Высота мм 2000 2130 2150 2275 2580 2800 3060 3060 3210



JH21-200B JH21-250 JH21-250B JH21-315 JH21-315B JH21-400 JH21-400B
Номинальное усилие т 200 250 250 315 315 400 400
Точка достижения номинального усилия мм 6 8 8 8 8 10 10
Ход ползуна мм 200 200 250 200 250 200 250
Скорость (об/мин) Фиксированная мм-1 35 30 30 30 30 25 25
Регулируемая (ОПЦИЯ) мм-1 30-40 25-35 25-35 25-35 25-35 20-30 20-30
Максимальная высота штампа мм 450 430 500 430 550 430 550
Регулировка ползуна по высоте мм 110 120 120 120 120 120 120
Расстояние от центра ползуна до рамы мм 390 420 420 420 460 420 490
Расстояние между стойками мм 870 960 960 920 920 960 960
Подштамповая плита (габариты) Слева-Направо мм 1400 1400 1400 1400 1650 1500 1800
Спереди- Назад мм 760 800 800 800 880 800 940
Толщина мм 160 170 170 170 200 180 200
Отверстия в подштамповой плите (больший диаметр×глубина×меньший диаметр) мм 480×600 370×570 370×570 440х580 440х580 440х580 440х580
Габариты ползуна Слева-Направо мм 800 850 850 850 1000 900 1200
Спереди-Назад мм 600 650 650 650 700 690 720
Отверстия под хвостовик штампа Диаметр мм Φ65 Φ70 Φ70 Φ70 Φ70 Φ70 Φ70
Глубина мм 90 90 90 90 90 90 90
Мощность основного двигателя кВт 18,5 22 22 30 30 37 37
Маркет (воздушная подушка)(ОПЦИЯ) Тип (подушка, пневматика) х ход кН х мм 100х90 140х100 140х100 140х100 140х100 140х100 140х100
Тип (цилиндр, пневматика) х ход кН х мм 100х100 100х100 100х100 100х100 100х100 100х100 100х100
Габариты Спереди-Назад мм 1650 1730 1730 1730 1790 1800 1880
Слева-Направо мм 2230 2800 2800 2800 2920 3140 3170
Высота мм 3520 3550 4115 3710 4550 3970 4650

Комплектация

  • Гидравлический предохранитель от перегрузки

  • Уравновешивающие (балансировочные) цилиндры ползуна

  • Двойной пневматический электромагнитный клапан

  • Программируемый логический контроллер (PLC)

  • Высокопрочная сварная стальная рама

  • Главный электродвигатель: Siemens

  • Пневматическая фрикционная муфта сухого трения и тормоз сухого типа

  • Основная зубчатая пара: смазка в масляной ванн

  • 6 направляющих скольжения для ползуна

  • Моторизированная система подачи консистентной смазки

  • Ручная система смазки балансировочного цилиндра

  • Предустановлено продувочное устройство
