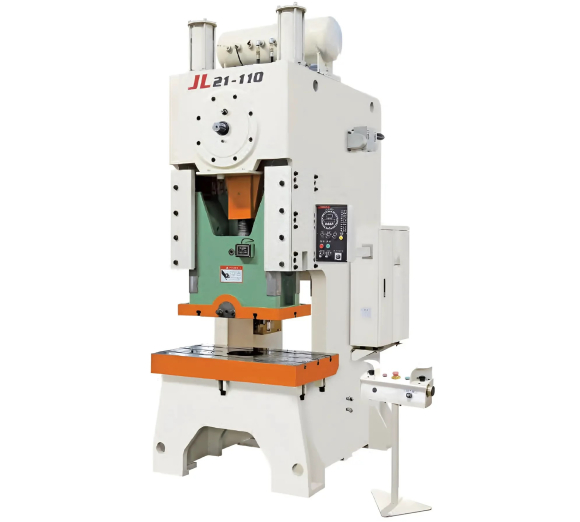

С‑образный пресс Yangli JL21

Прессы JL21 — это двухстоечные кривошипные прессы с С-образной станиной и регулируемым ходом ползуна. Оснащены пневматической муфтой-тормозом, гидравлической защитой от перегрузки, автоматической системой жидкостной смазки и балансировочными цилиндрами для компенсации веса штампа.

Запросить ТКП

По запросу

С-образный пресс Yangli JL21

Характеристики

Усилие
25–250 т

Модели оборудования


 JL21-25 JL21-45 JL21-63 JL21-80 JL21-110 JL21-125 JL21-160 JL21-200 JL21- 250
Номинальное усилие т 25 45 63 80 110 125 160 200 250
Точка достижения номинального усилия мм 3 4 4 5 6 6 6 6 8
Ход ползуна мм 10-110 20-120 10-150 10-150 10-160 10-160 16-160 18-180 21-220
Скорость (об/мин) Фиксированная мм-1 100 80 70 60 50 50 40 35 30
Регулируемая      (ОПЦИЯ) мм-1 80-120 70-90 60-80 50-70 40-60 40-60 35-50 30-40 25-35
Максимальная высота штампа мм 250 270 300 320 350 350 350 450 500
Регулировка ползуна по высоте мм 50 60 80 80 80 80 110 110 120
Throat depth мм 210 230 300 300 350 350 380 390 420
Расстояние между стойками мм 450 550 620 640 710 760 810 920 960
Подштамповая плита (габариты) Слева-Направо мм 700 810 900 1000 1150 1150 1300 1400 1400
Спереди- Назад мм 400 440 580 580 680 680 740 760 800
Толщина мм 80 110 110 120 140 140 150 160 170
Отверстия в подштамповой плите (больший диаметр×глубина×меньший диаметр) мм φ170×20 ×φ150 φ180×30 ×φ160 φ200×40 ×φ180 φ200×40 ×φ180 φ260×50 ×φ220 φ260×50 ×φ220 φ300×50 ×φ260 φ300×50 ×φ260 φ320×50 ×φ280
Габариты ползуна Слева-Направо мм 360 600 680 710 810 810 920 970 970
Спереди-Назад мм 300 360 400 440 500 500 580 600 650
Отверстия под хвостовик штампа Диаметр мм φ40 φ40 φ50 φ50 φ60 φ60 φ65 φ65 φ70
Глубина мм 60 60 80 80 80 80 85 90 90
Мощность основного двигателя кВт 4 5.5 7.5 7.5 11 11 15 18.5 22
Габариты Спереди-Назад мм 1500 1610 1680 1750 1860 1860 2250 2500 2730
Слева-Направо мм 950 1170 1260 1310 1400 1450 1600 1700 1640
Высота мм 2650 2850 3050 3150 3350 3350 3800 4200 3550

Комплектация

  • Регулируемый ход ползуна

  • Сварная рама из высококачественной конструкционной стали

  • Комбинированная пневматическая фрикционная муфта (сухое сцепление)

  • 8 направляющих скольжения для ползуна

  • Гидравлический предохранитель от перегрузки

  • Автоматическая циркуляционная система смазки

  • Уравновешивающие (балансировочные) цилиндры ползуна

  • Двойной пневматический электромагнитный клапан

  • Программируемый логический контроллер (PLC)

  • Компоненты электроавтоматики
