ВП‑150

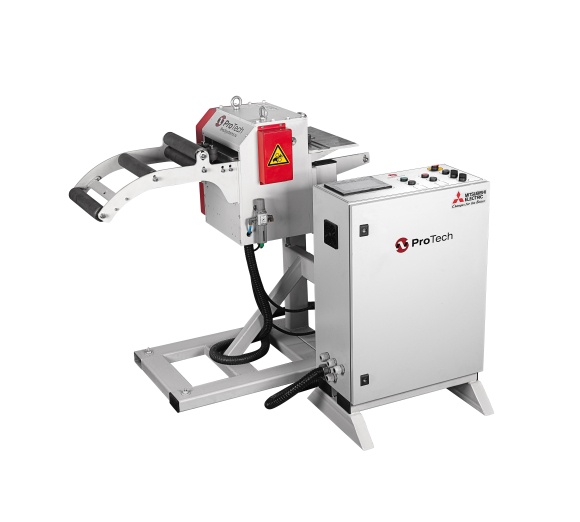

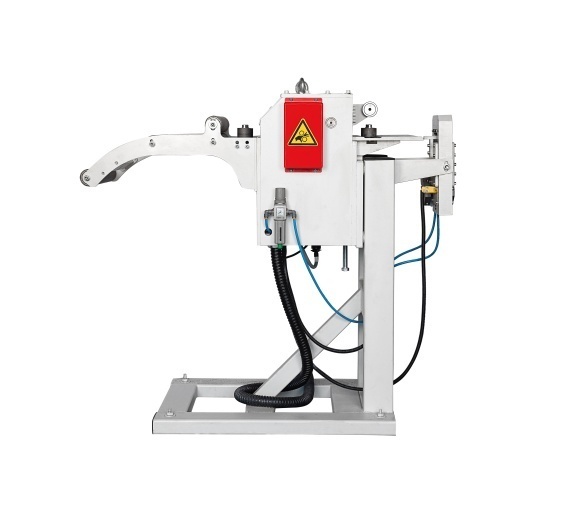

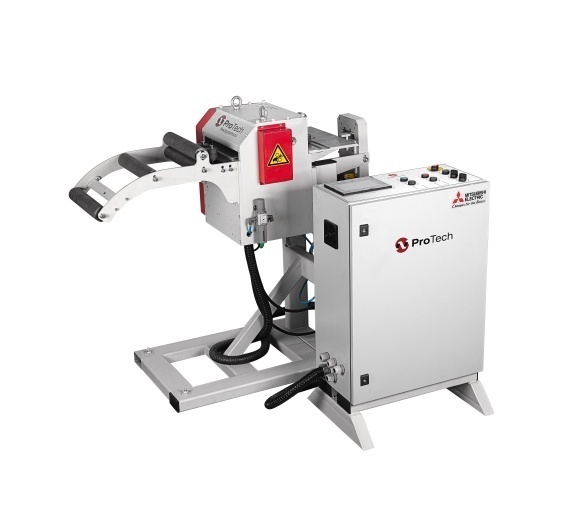

Валковая подача ProTech ВП-150 предназначена для автоматического перемещения листового металла с заданным постоянным или переменным шагом, скоростью и точностью в рабочую зону штампа. Максимальная ширина листа — 150 мм. Управление устройством осуществляется с сенсорного пульта оператора. Данное устройство легко синхронизируется с любым видом кузнечно-прессового оборудования.

 ВП-150
 ВП-150
 ВП-150
 ВП-150
 ВП-150
 ВП-150
 ВП-150
 ВП-150
 ВП-150
 ВП-150
 ВП-150
 ВП-150
 ВП-150
 ВП-150
 ВП-150
 ВП-150

Характеристики

Рабочая ширина
150 мм
Минимальная толщина
0,3 мм
Максимальная толщина на рабочей ширине
4 мм
Диаметр валков
80 мм
Масса
165 кг

Комплектация

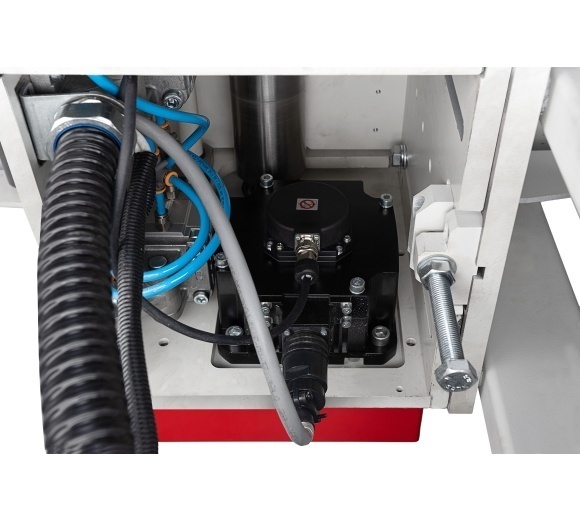

  • ВП: Серводвигатель

    Серводвигатель обеспечивает  превосходные динамические характеристики, а также высочайшую точность позиционирования. Энкодер обратной связи, расположенный в корпусе двигателя позволяет фиксировать угол поворота ротора менее чем  одна тысяча градуса.

  • ВП: Крутящий момент от серводвигателя

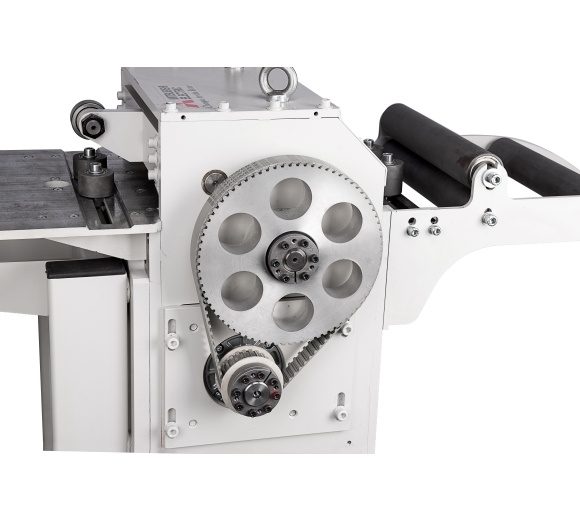

    Крутящий момент от серводвигателя передается на приводной вал через зубчатый приводной ремень. Передаточное отношение 3:1

  • ВП: Смыкание валков

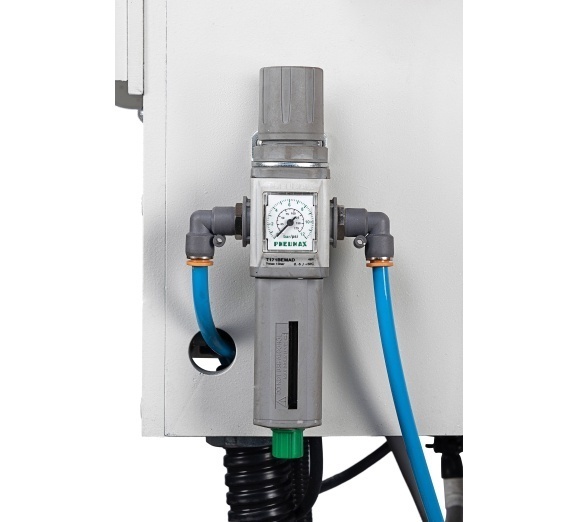

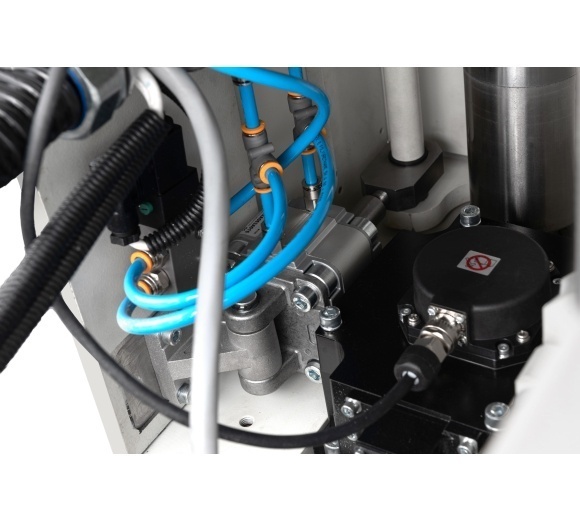

    Смыкание валков осуществляется двумя пневмоцилиндрами. Пневматический редуктор позволяет плавно регулировать усилие сжатия валков, а пневматический клапан – размыкать валки по команде с пульта управления как в ручном режиме, так и в автоматическом.

  • ВП: Регулировка ширины подаваемого материала

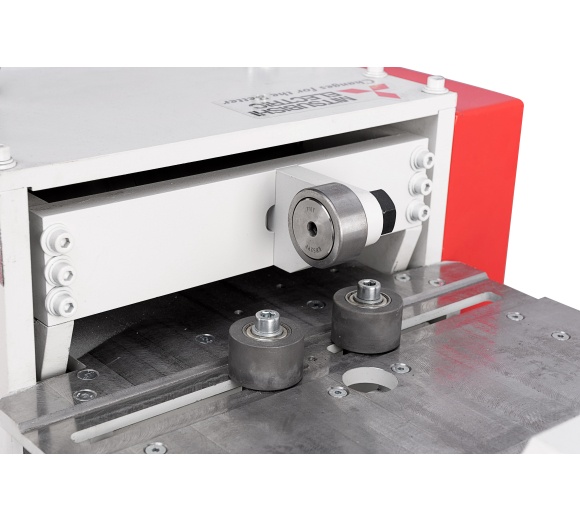

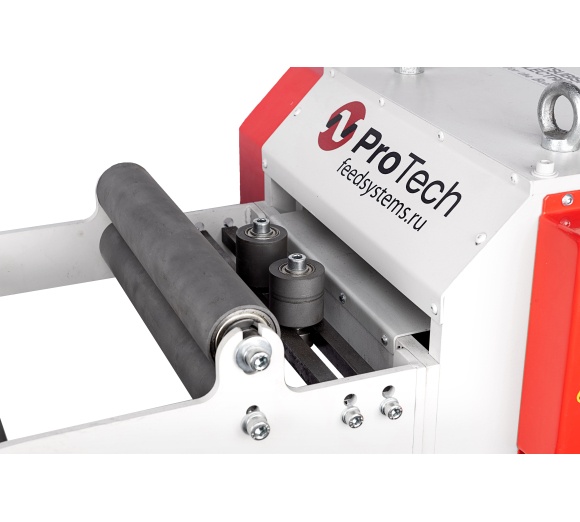

    Регулировка ширины подаваемого материала осуществляется за счет 2-х подвижных роликов.

  • ВП: Валы изготавливаются

    Валы изготавливаются из качественной инструментальной стали – 9 ХС, с объемной закалкой  до твердости 55-62  HRC. Поверхность шлифованная, что обеспечивает отсутствие радиальных биений.

  • ВП: Серводрайвер

    Серводрайвер, работающий в паре с сервомотором, обеспечивает высокую точность позиционирования приводного вала (менее 0,001мм). При этом точность позиционирования металла в основном зависит от внешних факторов (разнотолщинность, заусенцы, проскальзывания/застревания и т.д.).

  • ВП: Шкаф с сенсорным дисплеем

    Шкаф с сенсорным дисплеем – оснащен программным обеспечением с удобным, интуитивно понятным интерфейсом, разработанным компанией ПроТехнологии. Позволяет производить быструю настройку управляющей программы и технологических параметров оборудования.

  • ВП: Система управления подачей

    Система управления подачей построена на базе высокопроизводительных ПЛК (Mitsubishi Electric, Delta Electronics или аналоги). ПЛК способны решать широкий спектр задач, обладают интерфейсными портами для работы с внешними устройствами по различным промышленным протоколам.
